SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1“ PREFAB

Prefabricación el cerco entero de la ventana

ISO-TOP WINFRAMER „TYP 1“ PREFAB es el sistema de montaje en la pared basado en el „TYP 1“ para la producción previa
en la obra para el proyecto, optimizando tiempo y costes. Sus principales ventajas son el suministro en longitud personalizada y las dimensiones en voladizo y la posibilidad de prediseñar el cerco entero de la ventana. Además, el „TYP 1“ PREFAB posee todas las ventajas técnicas del acreditado „TYP 1“.



SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1“ PREFAB

En el SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1“ PREFAB, los perfiles del sistema pueden
fabricarse individualmente conforme a las longitudes necesarias para el proyecto. El suministro en longitudes
preparadas para el proyecto permite preparar en la propia obra el cerco completo para distintos vanos de ventana.
De esta manera es posible la instalación previa del marco de ventana correspondiente, también con un sistema de
sellado conforme con RAL en el cerco previamente preparado del SISTEMA DE MONTAJE EN LA PARED ISO-TOP
WINFRAMER „TYP 1“ PREFAB.


La preparación previa ofrece diversas ventajas. Los procesos de trabajo en la propia obra pueden realizarse optimizando
tiempo y costes en condiciones controladas. Así se ahorra dinero y los cálculos resultan más fiables. La instalación en
obra independiente de las inclemencias del tiempo también evita que se produzcan retrasos no deseados. Además, en la
obra se reducen sustancialmente los tiempos de instalación.



SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1“ PREFAB

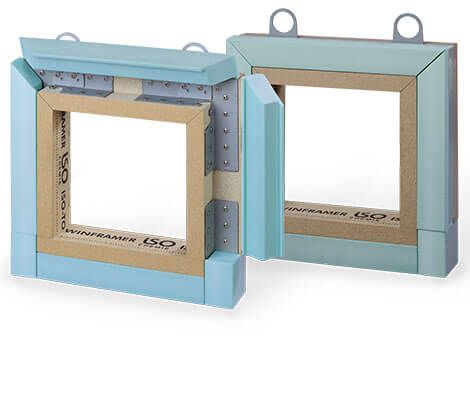

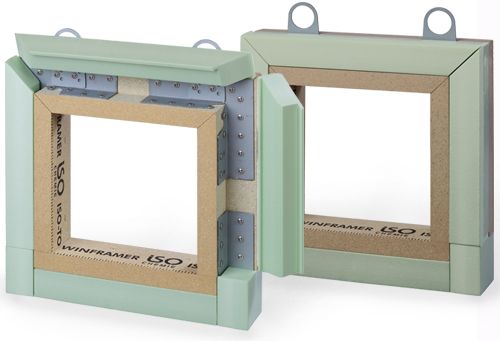

El SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1“ PREFAB puede utilizarse para la instalación previa
completa con un elemento de ventana en forma de marco cerrado. Las cuatro piezas del marco se suministran con una longitud específica para el proyecto y se unen mecánicamente mediante ISO-TOP WINFRAMER ESCUADRAS desarrolladas específicamente.



Las ISO-TOP WINFRAMER ARGOLLAS, suministrables opcionalmente, permiten transportar hasta la obra los elementos de fachada ya montados y consistentes en un cerco y un marco de ventana y, con ayuda de una grúa de obra, levantarlos hasta el lugar de instalación correspondiente.


El „TYP 1“ PREFAB se adhiere al muro exterior mediante el adhesivo ISO-TOP FLEX-ADHESIVE WF en todo el contorno del vano de la ventana para ser después atornillado. También a este respecto se aplica la norma relativa al uso de sistemas de fijación aprobados por ETA adecuados al muro exterior y a las normas de distancia a la orilla. A continuación, un segmento del núcleo aislante móvil se rompe parcialmente por medio de un punto de rotura para adaptarse a la forma de la escuadra y se fija con unos pocos puntos de adhesión.



Al reducirse los puentes térmicos, el núcleo aislante garantiza la integración en el sistema de aislamiento térmico



SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1“ PREFAB

ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ PREFAB 80 / 80 - 200 / 110

Para las aplicaciones habituales en la instalación en la pared, disponemos de los ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ PREFAB en las medidas 80 / 80, 90 / 80, 140 / 90, 160 / 110, 180 / 110 y 200 / 110. La mayor parte de los proyectos de obra comprenden vanos de ventana de distintas dimensiones, por lo que ponemos a su disposición sistemas de soporte del „TYP 1“ PREFAB en longitudes adaptadas individualmente. De esta manera se evita que sobren restos de piezas en la obra y se ahorran costosas adaptaciones.



A fin de reducir puentes térmicos constructivos, las ISO-TOP WINFRAMER ESCUADRAS atornilladas en la zona del pliegue se recubren con el ISO-TOP WINFRAMER NÚCLEO AISLANTE „TYP 1“ PREFAB.



ISO-TOP WINFRAMER BLOQUES DE AISLAMIENTO

Las esquinas del sistema de marco cerrado de cuatro piezas pueden recortarse en 45° o romas. En el caso de esquinas recortadas romas, para el aislamiento térmico pueden utilizarse los ISO-TOP WINFRAMER BLOQUES DE AISLAMIENTO prefabricados. Están disponibles opcionalmente en las medidas estándar.



ISO-TOP WINFRAMER ESCUADRAS Y ARGOLLAS

Para unir los cuatro ISO-TOP WINFRAMER SISTEMAS DE SOPORTE „TYP 1“ PREFAB a un cerco de ventana prefabricado, ofrecemos escuadras metálicas específicamente desarrolladas. Las ISO-TOP WINFRAMER ESCUADRAS se atornillan en la zona del pliegue y a continuación se recubren con el núcleo aislante móvil. Las opcionales ISO-TOP WINFRAMER ARGOLLAS permiten transportar por medio de una grúa el elemento de fachada ya preparado y consistente en un cerco y un marco de ventana hasta el lugar de instalación correspondiente.



ISO-TOP FLEX-ADHESIVE WF

ISO-TOP FLEX-ADHESIVE WF es un potente adhesivo neutro, de un solo componente y elástico con base de polímero híbrido. Ha sido desarrollado especialmente para las labores de adhesión del sistema de montaje en la pared ISO-TOP WINFRAMER y permite la adhesión sin tensión de estructures de los distintos tipos del sistema. Además, ISO-TOP FLEX-ADHESIVE WF sirve también para sellar y adherir uniones angulares. Para más información, consulte la ficha técnica de ISO-TOP FLEX-ADHESIVE WF.


Consulte la ficha técnica del producto ISO-TOP FLEX-ADHESIVE WF para más información.

HOJAS TÉCNICAS DE PRODUCTO

ISO-TOP WINFRAMER „TYP 1“
