Vorwandmontage System für Fenster und Türen

10 Produkte

Sortierungarrow_right

VORWANDMONTAGESYSTEM – ISO-TOP WINFRAMER „TYP 3“Das Vorwandmontagesystem für große Fenster

VORWANDMONTAGESYSTEM – ISO-TOP WINFRAMER „TYP 3“ PREFABZeit- und Kostenoptimierung durch projektbezogene Vorkonfektionierung

VORWANDMONTAGESYSTEM – ISO-TOP WINFRAMER „TYP 3“ BLUE LINENachhaltiges Vorwandmontagesystem aus 100 % recyceltem EPS für energieeffiziente Fensterinstallation

ISO-TOP WF BEFESTIGERKomfortable Montage mit höchster Qualität

ISO-TOP KONSTRUKTIONSPLATTEN WF3

ISO-TOP WETTERSCHUTZKEILDamit die Fassade trocken bleibt!

VORWANDMONTAGESYSTEM – ISO-TOP WINFRAMER „TYP 1“Fenstermontage in der äußeren Wärmedämmebene

VORWANDMONTAGESYSTEM – ISO-TOP WINFRAMER „TYP 1“ E30Vorwandmontage an Brandschutzfassaden

VORWANDMONTAGESYSTEM – ISO‑TOP WINFRAMER „TYP 1“ PREFABDas Vorwandmontagesystem zur Vorfertigung bei Großprojekten

ISO-TOP FLEXKLEBER WFZur spannungsfreien Verklebung des VORWANDMONTAGESYSTEMs ISO-TOP WINFRAMER

Vorteile der ISO-Chemie Vorwandmontage-Systeme

Neben der Systemkonformität zu den Abdichtungsprodukten unseres ISO³-FENSTERDICHTSYSTEMs und angrenzender Befestigungskomponenten bieten Ihnen die verschiedenen Typen unseres VORWANDMONTAGESYSTEMs ISO-TOP WINFRAMER viele Vorteile.

Reibungsloser Fenstertausch
Ein Fenstertausch ist auch nach Anbringung des Wärmedämmverbundsystems (WDVS) einfach möglich. Das gesamte Abdichtungs- und Dämmsystem nimmt dabei keinen oder kaum Schaden. Der Tausch ist minimal-invasiv möglich, dadurch bleiben Optik, Dämm- und Dichtsystematik strukturell erhalten.
Zeitvorteil in der Abwicklung
Durch die Einsatzmöglichkeit von Multifunktionsfugendichtbändern werden Montagezeiten entzerrt. Es kann bis zu ein Montagetag pro Woche eingespart werden. Dies bringt Freiraum für weitere Montagen, mit dem gleichen Bestand an Montagemitarbeitern.
Primerlose Verarbeitung
Bei der Verklebung des VORWANDMONTAGESYSTEMs ISO-TOP WINFRAMER kann grundsätzlich auf einen Primer verzichtet werden. Weder Systemkomponenten noch Wandsystem müssen geprimert werden. Eine Ausnahme besteht nur auf Wandflächen, die stark sandend oder porös sind.
Basis für die 3-Ebenen-Abdichtung
Mit unserem Vorwandmontagesystem können die bewährten Abläufe einer RAL- und GEG-gerechten Fensterabdichtung beibehalten werden. Dafür stehen insbesondere die Systemprodukte unseres ISO³-FENSTERDICHTSYSTEMs zur Verfügung. Besonders empfehlenswert ist die kosten- und zeitgünstige 3-Ebenen-Abdichtung mit unseren Multifunktionsfugendichtbändern.
Praktischer Montageablauf
Die perfekt aufeinander abgestimmten Systemkomponenten unseres Vorwandmontagesystems ermöglichen einen reibungslosen sowie zeit- und kostensparenden Montageablauf.
Zuverlässige Befestigungsgrundlage
Mit den Systemtypen des VORWANDMONTAGESYSTEMs ISO-TOP WINFRAMER ist die Montage genauso einfach und komfortabel wie bei der Laibungsmontage.
Planungshilfe
Basierend auf den umfassenden Prüfungen und Zulassungen unseres Vorwandmontagesystems ISO-TOP WINFRAMER berechnen unsere ISO-BAUBERATER alle nötigen statischen Belastungswerte und helfen bei der Ausarbeitung der nötigen Planungsdetails. Dazu gehört auch die Ermittlung der Gesamtmengen der Systemkomponenten, des Systemklebers und der nötigen Befestigungsmittel. Ergänzend dazu stehen im ISO-PORTAL weitere Planungstools zu Verfügung.
Solare Wärmegewinne
Durch die Verwendung des Vorwandmontagesystems ISO-TOP WINFRAMER sitzen die Fenster in der Dämmebene und lassen durch die reduzierte Schattenwirkung auf der Innenlaibung mehr Licht in den Innenraum. Die dadurch gewonnene Sonnenenergie (solare Wärmegewinne) wirkt sich positiv auf die Energiebilanz des Gebäudes aus.

Einfache und Zeitsparende Montage des Vorwandmontage Systems

Eine weitere große Stärke unseres VORWANDMONTAGESYSTEMs zeigt sich in der Anwendung. Die Montage sowie die mechanische Befestigung und Abdichtung wird deutlich vereinfacht.

Montageanleitung ISO-TOP WINFRAMER „TYP 1“ in einzelnen Schritten

Schritt 1:

Die Systemwinkel werden auf Format zugeschnitten. Der Dämmkern bleibt dabei in eingeklapptem Zustand, sodass gleiche Anschnittflächen entstehen.

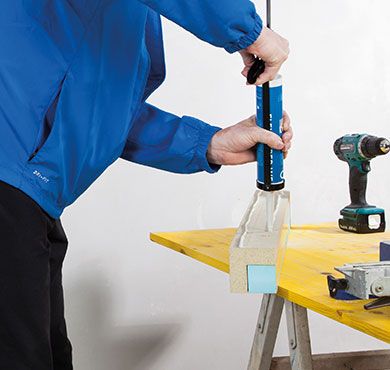

Schritt 2:

Der Systemkleber ISO-TOP FLEXKLEBER WF wird auf die Systemwinkel in 2 durchgängigen Kleberraupen aufgetragen.

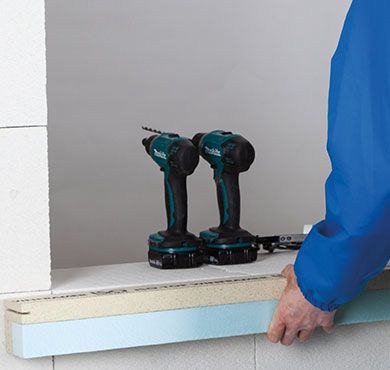

Schritt 3:

Zuerst wird der untere waagerechte Systemwinkel montiert. Dabei wird er an das Mauerwerk gedrückt und angerieben, damit sich die Klebermenge gleichmäßig verteilt.

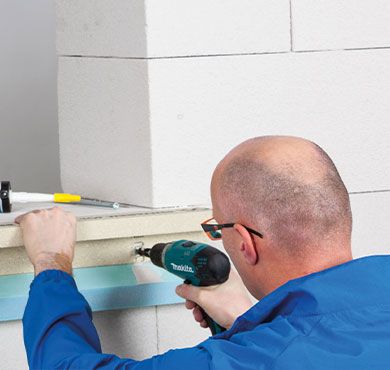

Systemwinkel umlaufend mechanisch verschrauben

Schritt 4:

Zusätzlich werden die Systemwinkel umlaufend mechanisch verschraubt. Vor der beidseitigen Verschraubung muss vorgebohrt werden, um Ausbrüche zu verhindern.

Mehrere Klebepunkte auf dem Dämmkern anbringen

Schritt 5:

Nach der Verschraubung werden mehrere Klebepunkte auf dem Dämmkern mit ISO-TOP FLEXKLEBER WF angebracht und zur Fixierung wieder zurückgeklappt.

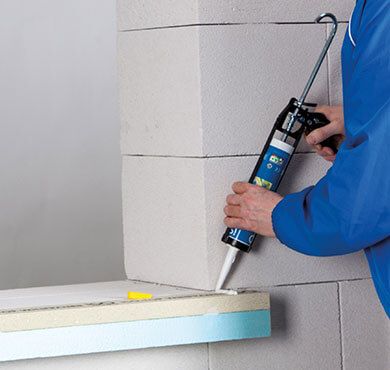

Schritt 6:

Bei der Montage der seitlichen Systemwinkel erfolgt eine luftdichte Verklebung der Stoßflächen mit ISO-TOP FLEXKLEBER WF.

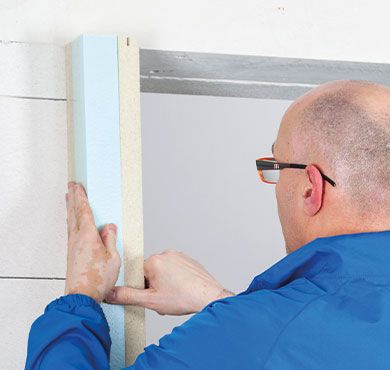

Schritt 7:

Dann wird der erste seitliche Systemwinkel im Anschluss an den unteren waagerechten Systemwinkel entsprechend montiert.

Schritt 8:

Der zweite seitliche Systemwinkel wird nach dem gleichen Montageablauf befestigt.

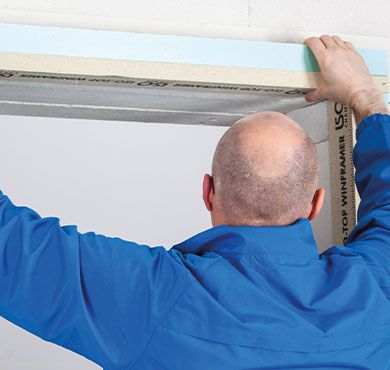

Schritt 9:

Durch Anbringung des oberen Systemwinkels entsteht die komplette Umrahmung der Fensteröffnung.

Mit Multifunktionsfugendichtband abgedichteten Fenster RALgerecht einbauen

Schritt 10:

Nach erfolgter Montage der Systemwinkel werden die mit dem Multifunktionsfugendichtband ISO-BLOCO ONE abgedichteten Fenster RALgerecht eingebaut.

Vorwandmontage-Systeme im Detail

ISO-TOP WINFRAMER „TYP 1”

Das passivhauszertifizierte VORWANDMONTAGESYSTEM ISO-TOP WINFRAMER „TYP 1“ kann für alle Gebäudearten eingesetzt werden. Die Systemwinkel (Montagewinkel) und Systemplatten des VWM sind geeignet zur Lastabtragung von Fenstern und Türelementen wie Balkontüren und Terrassentüren. Wichtige Details: Das nach RC 2, RC 3 und TRAV geprüfte System bietet dabei eine optimale Grundlage für eine energieeffiziente Isolierung der Fensteranschlussfugen.

ISO-TOP WINFRAMER „TYP 1” E30

Das VORWANDMONTAGESYSTEM ISO-TOP WINFRAMER „TYP 1” E30 wurde auf Basis des „TYP 1” entwickelt. Details: Durch den schützenden Bläheffekt des Werkstoffs PURATHERM E30 bei großer Hitzeeinwirkung im Brandfall ist der ISO-TOP WINFRAMER „TYP 1“ E30 zur Vorwandmontage für Fenster speziell für den Einsatz in Brandschutzfassaden konzipiert.

ISO-TOP WINFRAMER „TYP 3“

Das passivhauszertifizierte VORWANDMONTAGESYSTEM ISO-TOP WINFRAMER „TYP 3” bietet hohe Tragfähigkeit und Lastabtragung in Einem. Es lässt sich perfekt in WDVS integrieren. Besonders gute Ψ-Werte in Kombination mit dem Material lassen dem Planer viele Möglichkeiten offen. Die Systemkanteln können optional zur zusätzlichen Stabilisierung mit Aluminiumwinkeln (Montagewinkel) ausgesteift werden, um bei großen Elementen bei Bedarf genug Spielraum für erhöhte Lastanforderungen zu haben.

ISO-TOP KONSTRUKTIONSPLATTEN WF3

ISO-TOP KONSTRUKTIONSPLATTEN WF3 aus hochverdichtetem THERMAPOR bieten die Möglichkeit der individuellen, konstruktiven Anpassung für Montage- und Abdichtungsdetails im VORWANDMONTAGESYSTEM ISO-TOP WINFRAMER. Sie lassen sich durch Sägen oder Fräsen in Dimension und Geometrie individuell den Bedürfnissen auf der Baustelle anpassen. Dabei sind sie sowohl als Adapterplatten in Kombination mit den Systemkanteln oder auch einzeln als Unterbauprofile, Futterleisten sowie Fensterbankformteile und bei der Einpassung von Rollo- und Raffstorekästen verwendbar.
