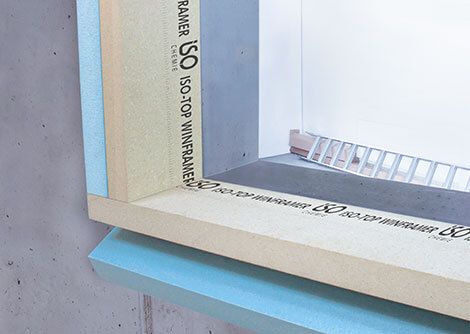

SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1”

Las ventanas se pueden instalar a nivel del aislamiento térmico exterior

El sistema de montaje en la pared con núcleo aislante térmico integrado

El SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1” hace que sea extraordinariamente fácil colocar e instalar ventanas en el plano exterior del aislamiento. Se compone de un sistema de uniones en ángulo de soporte de carga hecho de PURATHERM con un núcleo de alto aislamiento térmico que se puede girar de manera que no estorbe durante el proceso de colocación.

Además, el práctico sistema de inserción hace que la instalación sea incluso más fácil para hileras de ventanas largas o anchas. El diseño en machihembrado permite que los extremos de los soportes ISO-TOP WINFRAMER SISTEMA DE SOPORTE encajen de forma sencilla y rápida, por lo que solo es necesario emplear a una persona para su montaje. Entre otras ventajas, el machihembrado facilita la nivelación de los soportes y aporta al producto instalado un aspecto de alta calidad.

Beneficios del producto

Fácil instalación gracias al práctico mecanismo con bisagras

  • Amplias pruebas individuales realizadas por institutos de ensayo**
  • RC2 y RC3 probados para la instalación de ventanas y puertas antirrobo
  • Núcleo aislante térmico integrado (perfil del sistema)
  • Reducción de puentes térmicos constructivos
  • Instalación fácil con un cómodo sistema de inserción
  • Conforme a la EPBD y cumple con los requisitos de la ley de energía de edificios y la instalación de calidad garantizada RAL
  • Cumple con los requisitos de la norma UNE 85219:2023 de colocación de ventanas en obra
  • Componente Certificado Passive House
  • Clasificado al fuego según EN 1366-4
  • 10 años de garantía de rendimiento*

* En las condiciones del fabricante (disponibles bajo demanda)
** Los sistemas de montaje en la pared no están actualmente sujetos a ninguna regulación por parte del DIBt (instituto aleman de técnicas constructivas). Por lo tanto, las homologaciones como aBG (Condiciones generales de venta) o abZ (autorización técnica general) deben ser sustituidas por pruebas individuales. Los detalles sobre la aprobación como sistema de montaje en la pared para proyectos de construcción deben obtenerse individualmente en la oficina de planificación.

Areas de aplicación

Para optimizar el equilibrio energético de la energía pasiva y de los edificios generadores de energía

El SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1” es un bastidor de montaje que optimiza el valor Ψ. Los perfiles de conglomerado de madera soportan las cargas de ventanas, puertas de balcones y del patio. En principio, el sistema de montaje en la pared ofrece una base óptima para el sellado térmicamente eficiente de juntas de unión para ventanas.

La mejor sujeción para el aislamiento térmico exterior

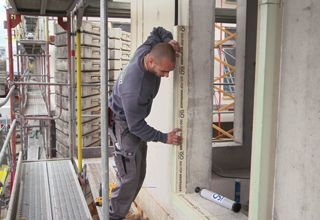

Los ISO-TOP WINFRAMER SISTEMAS DE SOPORTE „TYP 1“ y SISTEMAS DE LISTONES vienen acabados en distintos formatos y pueden ser adaptados en su longitud con una tronzadora en la misma obra. La fijación al cuerpo del muro se realiza con el adhesivo ISO-TOP FLEX-ADHESIVE WF y se refuerza con tornillos (no disponibles en el surtido de productos).

Componentes del Sistema

Una amplia gama de aplicaciones gracias a diferentes componentes del sistema

A fin de satisfacer las exigencias especiales de los tabiques con cámara de aire, las fachadas de ladrillo y otro tipo de instalaciones que requieren salientes más anchos, existe una serie de diferentes componentes disponibles para nuestro SISTEMA DE MONTAJE EN LA PARED ISOTOP WINFRAMER „TYP 1”.

ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ 80 / 80, 90 / 80

Para las aplicaciones habituales de instalación en la pared, disponemos de los ISO-TOP WINFRAMER SISTEMAS DE SOPORTE „TYP 1“ 80 / 80 y 90 / 80. Normalmente, las ventanas se instalan directamente en la zona de transición entre la capa de la pared y el sistema de aislamiento térmico. En ese caso, recomendamos el uso de una de las dos medidas de ISO-TOP WINFRAMER SISTEMAS DE SOPORTE „TYP 1“. Los anchos de 80 mm y 90 mm se adaptan a la mayor parte de los sistemas de ventanas disponibles en el mercado. Las superficies de fijación permiten una instalación sencilla, rápida y segura.

ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ 140 / 90

EL ISO-TOP WINFRAMER SISTEMAS DE SOPORTE „TYP 1“ 140 / 90 se utiliza, por ejemplo, en ventanas con perfiles de mayor anchura y en ventanas en combinación con sistemas de persiana. En este caso, los componentes también permanecen en el nivel del ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“. El sellado se puede hacer según lo previsto dentro del plano del sistema de soporte.

ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ 160 / 110, 180 / 110, 200 / 110

Construcción en 2 capas y capas de ladrillo son los campos de aplicación del ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“, con un alcance máximo de 200 mm. Este componente del sistema está disponible para alcances especialmente grandes de 160, 180 y 200 mm. Las capas de aislamiento térmico se incrementan no solo en caso de sistemas de aislamiento térmico, sino también en edificios con muros de revestimiento, las llamadas capas de ladrillo. Como en los sistemas de aislamiento térmico, cuando se aplican capas de ladrillo la instalación del ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ también debe realizarse antes que la capa mural portante.

ISO-TOP WINFRAMER SISTEMA DE LISTONES

Los listones del sistema de montaje en la pared ISO-TOP WINFRAMER „TYP 1“ ofrecen diferentes posibilidades de aplicación. ISO-TOP WINFRAMER SISTEMA DE LISTONES pueden utilizarse para mejorar la instalación sobre el sistema de aislamiento térmico (SATE). Además, los perfiles del sistema pueden combinarse con los listones a fin de conseguir voladizos mayores.

ISO-TOP FLEX-ADHESIVE WF

ISO-TOP FLEX-ADHESIVE WF es un potente adhesivo neutro, de un solo componente y elástico con base de polímero híbrido. Ha sido desarrollado especialmente para las labores de adhesión del sistema de montaje en la pared ISO-TOP WINFRAMER y permite la adhesión sin tensión de estructures de los distintos tipos del sistema. Además, ISO-TOP FLEX-ADHESIVE WF sirve también para sellar y adherir uniones angulares. Para más información, consulte la ficha técnica de ISO-TOP FLEX-ADHESIVE WF.

Consulte la ficha técnica del producto ISO-TOP FLEX-ADHESIVE WF para más información.
