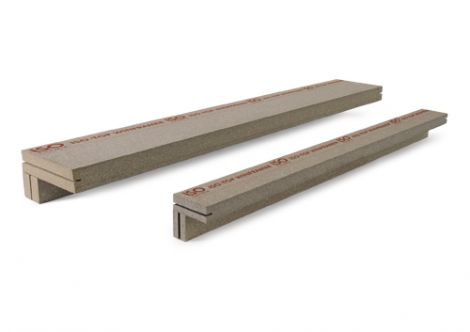

SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1” E30

Instalación frontal en la pared para fachadas de protección contra incendios

Se dilata al exponerlo al calor

El efecto intumescente del material PURATHERM E30 hace que el uso del SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 1” E30 sea perfecto para ser utilizado en las fachadas de protección contra incendios. Igual que con el clásico „TYP 1”, la variante E30 permite que los elementos de puertas y ventanas se coloquen rápidamente en el nivel del aislamiento y se fijen de forma segura con medios mecánicos.

El sistema incluye aislamiento térmico y un sistema de uniones en ángulo de soporte de carga a base de PURATHERM. También existen planchas ISO-TOP WINFRAMER SISTEMA DE LISTONES E30 disponibles para la instalación parcial en la pared. Se pueden combinar con uniones en ángulo para obtener salientes más amplios.

Beneficios del producto

Efecto intumescente al exponerlo a calor

  • Instalación de ventanas en el plano exterior del aislamiento
  • Amplias pruebas individuales realizadas por institutos de ensayo**
  • E30 según EN 1366-4
  • Con efecto expansivo en caso de incidencia de calor gracias a ingredientes intumescentes
  • Fácil adaptación de longitud con las tronzadoras habituales en construcción
  • Reducción de puentes térmicos constructivos
  • Instalación fácil con un cómodo sistema de inserción
  • Cumple con los requisitos de la ley de energía de edificios y los principios
    de la «guía de instalación» de RAL
  • Cumple con los requisitos de la norma UNE 85219:2023 de colocación de ventanas en obra
  • Posibilidad de combinación con los productos sistematizados del SISTEMA DE SELLADO DE VENTANAS ISO3
  • Conforme a la EPBD
  • 10 años de garantía de rendimiento*

* En las condiciones del fabricante (disponibles bajo demanda)
** Los sistemas de montaje en la pared no están actualmente sujetos a ninguna regulación por parte del DIBt (instituto aleman de técnicas constructivas). Por lo tanto, las homologaciones como aBG (Condiciones generales de venta) o abZ (autorización técnica general) deben ser sustituidas por pruebas individuales. Los detalles sobre la aprobación como sistema de montaje en la pared para proyectos de construcción deben obtenerse individualmente en la oficina de planificación.

Areas de aplicación

EL SISTEMA DE MONTAJE EN LA PARED PARA FACHADAS DE PROTECCIÓN CONTRA INCENDIOS

El sistema se compone de elementos intumescentes que se dilatan cuando se exponen al calor en situaciones de incendio. Por lo tanto, las uniones en ángulo y las planchas son adecuadas para aplicaciones que deben cumplir requisitos especiales de protección contra incendios para la transferencia de carga de ventanas, puertas de balcones y del patio. También ofrecen una base óptima para el sellado de juntas de unión de ventanas.

LA SUJECIÓN MÁS FIRME PARA EL AISLAMIENTO TÉRMICO EXTERIOR

El práctico sistema de inserción permite que el montaje sea muy fácil, ya que una sola persona puede realizar la instalación. Las uniones en ángulo ISO-TOP WINFRAMER SISTEMAS DE SOPORTE „TYP 1“ E30 y SISTEMAS DE LISTONES E30 están prefabricadas en una gran variedad de formatos e incluso pueden cortarse a medida de forma sencilla. Para cortar los elementos en la obra puede utilizarse una tronzadora.

El sistema se fija a la mampostería con el adhesivo ISO-TOP FLEX-ADHESIVE WF y pernos de fijación adicionales (no suministrados con el producto). Los elementos de ventana y de puerta se fijan de forma mecánica directamente al sistema del bastidor que soporta la carga con conexiones de agujero pasante tradicionales, mediante orejetas metálicas o con tornillos de fijación para ventanas estándar. A continuación, el sistema de montaje frontal en la pared se cubre con un compuesto aislante térmico de lana mineral o EPS-F.

Componentes del Sistema

Una amplia gama de aplicaciones gracias a diferentes componentes del sistema

A fin de satisfacer las exigencias especiales de los tabiques con cámara de aire, las fachadas de ladrillo y otro tipo de instalaciones que requieren salientes más anchos, existe una serie de diferentes componentes disponibles para nuestro SISTEMA DE MONTAJE EN LA PARED ISOTOP WINFRAMER „TYP 1” E30.

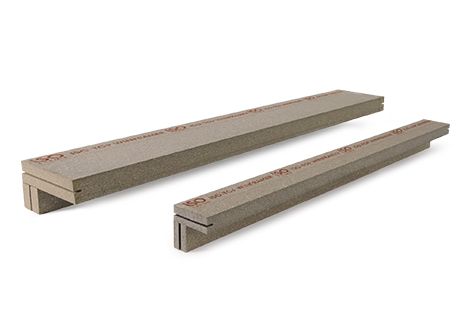

ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ E30 80 / 80, 90 / 80

Para las aplicaciones habituales de instalación en la pared, disponemos de los ISO-TOP WINFRAMER SISTEMAS DE SOPORTE „TYP 1“ E30 80 / 80 y 90 / 80. Normalmente, las ventanas se instalan directamente en la zona de transición entre la capa de la pared y el sistema de aislamiento térmico. En ese caso, recomendamos el uso de una de las dos medidas de ISO-TOP WINFRAMER SISTEMAS DE SOPORTE „TYP 1“ E30. Los anchos de 80 mm y 90 mm se adaptan a la mayor parte de los sistemas de ventanas disponibles en el mercado. Las superficies de fijación permiten una instalación sencilla, rápida y segura.

ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ E30 140 / 90

EL ISO-TOP WINFRAMER SISTEMAS DE SOPORTE „TYP 1“ E30 140 / 90 se utiliza, por ejemplo, en ventanas con perfiles de mayor anchura y en ventanas en combinación con sistemas de persiana. En este caso, los componentes también permanecen en el nivel del ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ E30. El sellado se puede hacer según lo previsto dentro del plano del sistema de soporte.

ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ E30 160 / 110, 180 / 110, 200 / 110

Construcción en 2 capas y capas de ladrillo son los campos de aplicación del ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ E30, con un alcance máximo de 200 mm. Este componente del sistema está disponible para alcances especialmente grandes de 160, 180 y 200 mm. Las capas de aislamiento térmico se incrementan no solo en caso de sistemas de aislamiento térmico, sino también en edificios con muros de revestimiento, las llamadas capas de ladrillo. Como en los sistemas de aislamiento térmico, cuando se aplican capas de ladrillo la instalación del ISO-TOP WINFRAMER SISTEMA DE SOPORTE „TYP 1“ E30 también debe realizarse antes que la capa mural portante.

ISO-TOP WINFRAMER SISTEMA DE LISTONES

Los listones del sistema de montaje en la pared ISO-TOP WINFRAMER „TYP 1“ E30 ofrecen diferentes posibilidades de aplicación. ISO-TOP WINFRAMER SISTEMA DE LISTONES E30 pueden utilizarse para mejorar la instalación sobre el sistema de aislamiento térmico (SATE). Además, los perfiles del sistema pueden combinarse con los listones a fin de conseguir voladizos mayores.

ISO-TOP FLEX-ADHESIVE WF

ISO-TOP FLEX-ADHESIVE WF es un potente adhesivo neutro, de un solo componente y elástico con base de polímero híbrido. Ha sido desarrollado especialmente para las labores de adhesión del sistema de montaje en la pared ISO-TOP WINFRAMER y permite la adhesión sin tensión de estructures de los distintos tipos del sistema. Además, ISO-TOP FLEX-ADHESIVE WF sirve también para sellar y adherir uniones angulares. Para más información, consulte la ficha técnica de ISO-TOP FLEX-ADHESIVE WF.

Consulte la ficha técnica del producto ISO-TOP FLEX-ADHESIVE WF para más información.
