SISTEMA DE MONTAJE EN LA PARED
ISO-TOP WINFRAMER „TYP 3”

El sistema de montaje en la pared para ventanas de gran tamaño

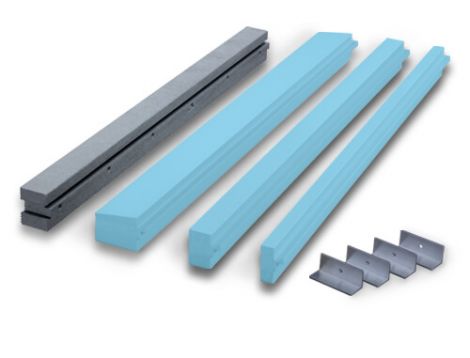

Imagen del producto: ISO-TOP WINFRAMER „TYP 3"

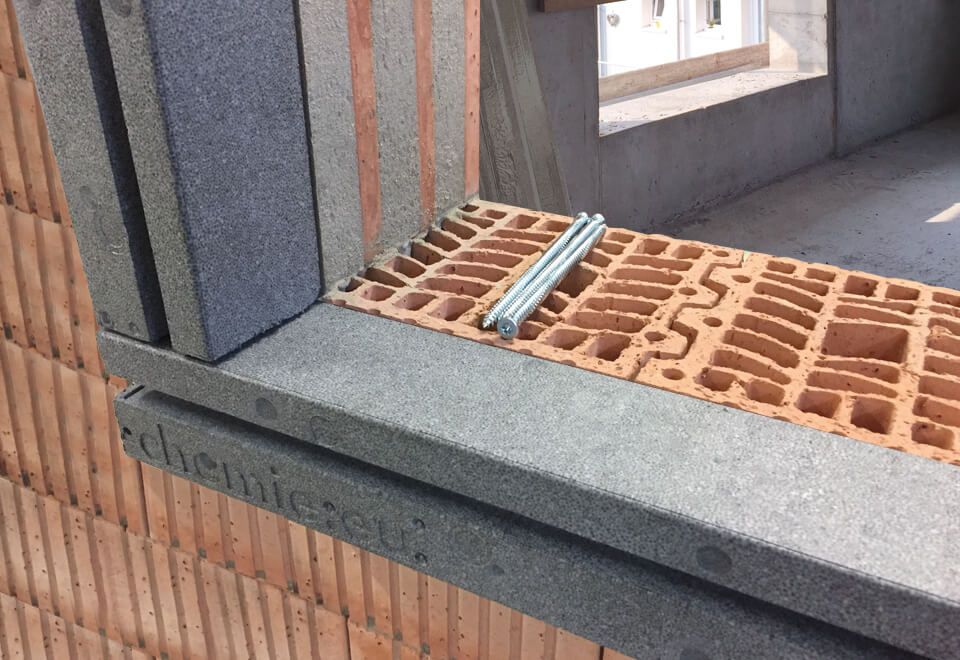

Ejemplo de instalación: ISO-TOP WINFRAMER „TYP 3"Ejemplo de instalación: ISO-TOP WINFRAMER „TYP 3"

Alta capacidad de carga y transferencia de carga en uno

El SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 3“ consta de sistemas de perfiles resistentes y aislantes térmicos de THERMAPOR de alta densidad que permite la perfecta integración en el sistema de aislamiento térmico y ofrece excelentes valores (psi). De este modo se optimizan los puentes térmicos y se consigue un elevado efecto de aislamiento, lo que previene la formación de moho en la parte de cierre en torno al vano de la ventanas.

El „TYP 3“ frece a la vez una alta capacidad de carga y una buena transmisión de las cargas. La gran densidad de 150 kg / m3 proporciona una excelente capacidad de carga para soportar el peso de la ventana y es suficientemente estable para transmitir al muro las demás cargas con seguridad. Los sistemas de perfiles pueden reforzarse con unas escuadras de aluminio adaptadas para responder a mayores exigencias de carga y cumplir con las Directivas de TRAV / DIN 18005-4 y ETB.

Beneficios del producto
  • Amplias pruebas individuales realizadas por institutos de ensayo**
  • RC2 y RC3 probados para la instalación de ventanas y puertas antirrobo
  • Perfecta integración en los sistemas de aislamiento térmico
  • Consecución del máximo valor Ψ
  • Instalación sencillo con las uniones de cola de milano Base perfecta para el sellado en 3 planos con cintas de sellado de juntas multifuncionales
  • Excelente para el saneamiento energético de edificios
  • Cumple con los requisitos de la ley de energía de edificios y los principios de la «guía de instalación» de RAL
  • Cumple con los requisitos de la norma UNE 85219:2016 de colocación de ventanas en obra
  • Componente Certificado Passive House
  • Conforme a la EPBD
  • 10 años de garantía de rendimiento*

*  En las condiciones del fabricante (disponibles bajo demanda)
** Los sistemas de montaje en la pared no están actualmente sujetos a ninguna regulación por parte del DIBt (instituto aleman de técnicas constructivas). Por lo tanto, las homologaciones como aBG (Condiciones generales de venta) o abZ (autorización técnica general) deben ser sustituidas por pruebas individuales. Los detalles sobre la aprobación como sistema de montaje en la pared para proyectos de construcción deben obtenerse individualmente en la oficina de planificación.



Areas de aplicación

Alta capacidad de carga y de transmisión de carga

El SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 3” ofrece una alta capacidad de carga y de transmisión de carga en un solo producto. Su elevada densidad de 150 kg/m³ no solo ofrece una muy buena capacidad de carga para soportar los pesos de la ventana sino que también es lo suficientemente sólida para transmitir todas las otras cargas de manera segura a la mampostería. Los ISO-TOP WINFRAMER SISTEMA DE PERFILES se pueden reforzar con soportes de aluminio. Se han incluido ranuras herméticas en los perfiles a este efecto. De este modo, en los elementos de gran tamaño en particular, se da suficiente margen para mayores cargas y para que cumplan los requisitos establecidos en TRAV y en la Directiva ETB.



Fácil de instalar

El SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 3” sirve para la instalación de ventanas en el plano de aislamiento. Los ISO-TOP WINFRAMER SISTEMA DE PERFILES absorben directamente las cargas de succión del viento, las cargas muertas y del marco de la ventana que se transmiten al muro de carga. Para ello, los ISO-TOP WINFRAMER SISTEMA DE PERFILES se encolan directamente a la mampostería con un adhesivo a base de polímeros híbridos ISO-TOP FLEX-ADHESIVE WF y se atornillan. La fijación mecánica de los elementos de la ventana se efectúa con tornillos estándar para ventanas. Las cintas de sellado para juntas multifunción de la gama de productos de sellado SISTEMA DE SELLADO DE VENTANAS ISO3 son ideales para el sellado de las ventanas.



Ajuste óptimo de la longitud

Los perfiles son fáciles y rápidos de instalar gracias a su unión a cola de milano situada en su extremo. Permite unir los perfiles de manera fácil y práctica. Las juntas se sellan con el adhesivo ISO-TOP FLEX-ADHESIVE WF antes de encajar los perfiles en la superficie de la pared. Van provistos de ranuras adhesivas en las juntas a tope para ello. En el taller se pueden cortar de antemano según el largo deseado.



Para el ajuste individual del sistema de aislamiento externo de pared, los ISO-TOP WINFRAMER SISTEMA DE PERFILES disponen de una ranura pasante en la parte delantera. Incluye lengüetas de sujeción para sujetar perfiles y moldes aislantes opcionales en el alféizar de la ventana.

Componentes del Sistema

ISO-TOP WINFRAMER
SISTEMA DE PERFILES 80 - 180/80

Para la instalación directa de los sistemas de ventanas sobre la capa portante de la pared y para la perfecta integración en el sistema de aislamiento térmico, disponemos del ISO-TOP WINFRAMER SISTEMA DE PERFILES 80 / 80. Con una alta densidad de material de 150 kg / m³ y extraordinarias propiedades en cuanto a capacidad de carga y aislamiento térmico, este listón resulta perfecto para la instalación en la pared de casas unifamiliares o bloques de viviendas y en todo tipo de edificios. Las dimensiones del ISO-TOP WINFRAMER SISTEMA DE PERFILES 80 / 80 son adecuadas para la mayoría de las aplicaciones. Los perfiles proporcionan una base perfecta para el sellado de todo el perímetro de junta de la ventana. Un sellado conforme con energía de edificios (hasta 31.10.20 EnEV) y RAL puede conseguirse bien con cintas de sellado de juntas multifuncionales como con los demás productos del SISTEMA DE SELLADO DE VENTANAS ISO³.



Además del tamaño 80 / 80, disponemos de perfiles con un alcance de 120, 140, 160 y 180 mm y una altura de 80 mm. Con estas dimensiones se pueden realizar todas las aplicaciones habituales en construcción.



Para una estabilización adicional del ISO-TOP WINFRAMER SISTEMA DE PERFILES se pueden intercalar en las hendiduras diseñadas para ello, unos soportes de escuadras de aluminio que quedarán firmemente fijadas a la capa portante. Esto resulta ventajoso cuando se han de montar elementos especialmente grandes y pesados en el marco de instalación en pared instalado en el perímetro del vano de la ventana.





ISO-TOP WINFRAMER BARRAS AISLANTES

El sistema de aislamiento térmico suele sobresalir del plano de la ventana hacia el exterior. Para conseguir un cierre perfecto entre los ISO-TOP WINFRAMER SISTEMA DE PERFILES y el aislamiento se pueden utilizar ISO-TOP WINFRAMER BARRAS AISLANTES. Estos elementos sistematizados están disponibles en dos medidas diferentes y como pieza moldeada de repisa de ventana. En función de las necesidades del proyecto, ofrecemos también soluciones individuales y medidas específicas.





ISO-TOP WINFRAMER ESCUADRAS DE ALUMINO*

Las hendiduras practicadas en los ISO-TOP WINFRAMER SISTEMA DE PERFILES están destinados a ser utilizados en caso de necesidad de utilizar ISO-TOP WINFRAMER ESCUADRAS DE ALUMINO para una mayor estabilidad. Las aluminium consoles se pueden insertar fácilmente en las hendiduras del perfil durante el montaje en la misma obra. Esto puede resultar ventajoso en el caso de alas grandes y pesadas y requisitos adicionales como p. ej. TRAV y ETB.

* Disponible en todas las dimensiones.



ISO-TOP PLACAS DE CONSTRUCCIÓN WF3

ISO-TOP PLACAS DE CONSTRUCCIÓN WF3 de THERMAPOR de alta calidad ofrecen la posibilidad de adaptarse individualmente en el sistema de montaje en la pared ISO-TOP WINFRAMER. Se pueden serrar o fresar a la dimensión y geometría que necesita cada obra. Se pueden utilizar tanto como placas de adaptación junto con los sistemas de los ángulos también como perfiles de subestructura, listones de marco interior de la ventana, como listones para el alféizar o para adaptar cajones de persianas enrollables o de persianas venecianas externas.



ISO-TOP FLEX-ADHESIVE WF

ISO-TOP FLEX-ADHESIVE WF es un potente adhesivo neutro, de un solo componente y elástico con base de polímero híbrido. Ha sido desarrollado especialmente para las labores de adhesión del sistema de montaje en la pared ISO-TOP WINFRAMER y permite la adhesión sin tensión de estructures de los distintos tipos del sistema. Además, ISO-TOP FLEX-ADHESIVE WF sirve también para sellar y adherir uniones angulares. Para más información, consulte la ficha técnica de ISO-TOP FLEX-ADHESIVE WF.

  • Productos
