SISTEMA DI MONTAGGIO ISO-TOP WINFRAMER „TYP 1“

Montaggio delle finestre nel livello termoisolante esterno

Il sistema di montaggio a controparete con cuore termoisolante integrato

Il SISTEMA DI MONTAGGIO ISO-TOP WINFRAMER „TYP 1“ si compone di un sistema angolare termoisolante molto solido e stabile, con un’anima avente un elevato grado d’isolamento termico. L’anima termoisolante è collegata ad un meccanismo a ribalta con l’angolare di sistema.

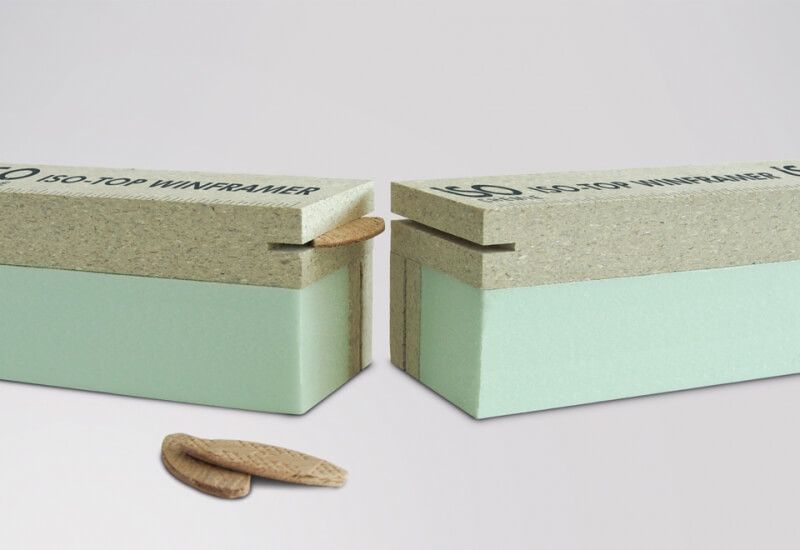

Durante il montaggio si ha il vantaggio di poter semplicemente ribaltare l’anima isolante durante l’avvitamento. Inoltre, un pratico sistema di collegamento ad innesto facilita il montaggio di elementi di finestra lunghi. Con le scanalature maschio e femmina, gli elementi di ISO-TOP WINFRAMER SISTEMA ANGOLARE possono essere collegati a battuta facilmente. In questo modo il montaggio può essere realizzato da una sola persona. Inoltre, con il pratico sistema ad innesto maschio e femmina, l’allineamento in bolla degli angoli del sistema da montare viene facilitato consentendo un’alta qualità visiva del montaggio.

Vantaggi del prodotto

Montaggio semplice grazie al pratico meccanismo a ribalta

  • Test individuali approfonditi da parte di istituti di prova**
  • RC2 e RC3 testati per l'installazione di finestre e porte antieffrazione
  • Anima termoisolante integrata (solo sistema angolare)
  • Riduzione dei ponti termici costruttivi
  • Montaggio semplice grazie al confortevole sistema ad innesto
  • Conforme ai requisiti della legge sull’energia degli edifici e del montaggio a qualità garantita RAL
  • Componente certificata casa passiva
  • Conforme alla EPBD
  • Protezione antincendio testata secondo EN 1366-4
  • 10 anni di garanzia di funzionamento*

* Alle condizioni del produttore (disponibile su richiesta)
** I sistemi di montaggio non sono attualmente soggetti ad alcuna regolamentazione da parte del DIBt (Istituto tedesco per la tecnica di costruzione). Approvazioni come aBG (condizioni generali) o abZ (Approvazione tecnica generale) devono quindi essere sostituite da test individuali. I dettagli sull'approvazione come sistema di montaggio per progetti edilizi devono essere ottenuti individualmente dall'ufficio di pianificazione.

Aree di applicazione

Per l’ottimizzazione del bilancio energetico in case passive e case ‘energy plus’

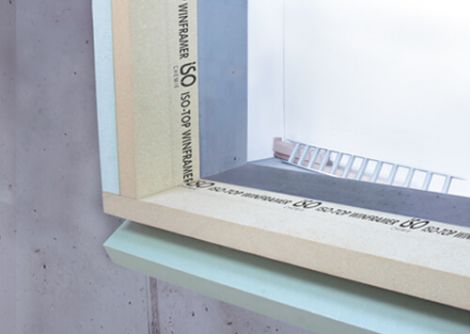

Il SISTEMA DI MONTAGGIO ISO-TOP WINFRAMER „TYP 1“ è un’intelaiatura di montaggio che provvede all’ottimizzazione del valore-Ψ. Gli angolari sono idonei al trasferimento del carico di finestre e di porte di balconi e terrazze. Di norma, il sistema di montaggio a controparete offre una base ottimale per l’impermeabilizzazione delle giunture di collegamento delle finestre.

Tenuta ottimale nel livello di isolamento termico esterno

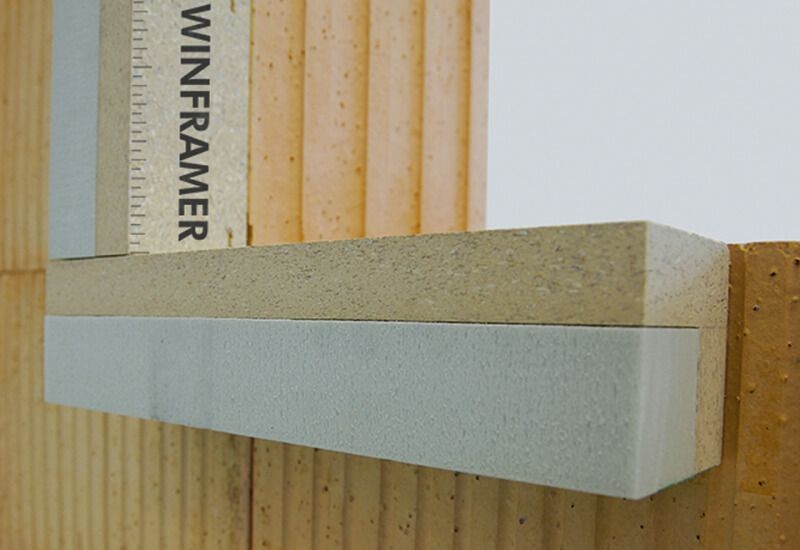

Il SISTEMA DI MONTAGGIO ISO-TOP WINFRAMER „TYP 1“ viene prodotto in diversi formati e può essere regolato in lunghezza in cantiere con una troncatrice. Per l’incollaggio sulla parete viene inserito ISO-TOP ADESIVO FLEX WF con ulteriore ancoraggio tramite viti (non disponibili in assortimento).

Componenti

Ampio spettro di applicazioni grazie ai diversi componenti del sistema

Per soddisfare gli speciali requisiti delle costruzioni a due gusci e gusci in klinker e altre situazioni di montaggio che richiedono grandi sporgenze, sono a disposizione diversi componenti di sistema per il nostro SISTEMA DI MONTAGGIO ISO-TOP WINFRAMER „TYP 1“.

ISO-TOP WINFRAMER SISTEMA ANGOLARE 80/80, 90/80

Per finestre che devono essere collocate direttamente nell’area di passaggio fra struttura di rivestimento muraria e il sistema termoisolante composito (WDVS), si consiglia l’uso di ISO-TOP WINFRAMER SISTEMA ANGOLARE con larghezza di 80 mm e altezza di 80 mm che si adatta alla maggior parte dei sistemi per finestre in uso.

ISO-TOP WINFRAMER SISTEMA ANGOLARE 140/90

ISO-TOP WINFRAMER SISTEMA ANGOLARE 140/90, con una larghezza di 140 mm e un’altezza di 90 mm offre una maggiore sporgenza. Questa variante viene impiegata per esempio nelle finestre che presentano una profondità maggiore o con quelle che dispongono di un sistema ad elementi modulari per avvolgibili

ISO-TOP WINFRAMER SISTEMA ANGOLARE 160/110, 180/110, 200/110

Con una sporgenza da 160 mm a massimo 220 mm, questo componente del sistema è ideale per sistemi compositi termoisolanti più spessi, soprattutto per costruzioni a due gusci e per gusci klinker. Con il suo dimensionamento intercetta i carichi maggiori offrendo una sicurezza duratura.

ISO-TOP WINFRAMER ELEMENTI BARRA

Come integrazione al nostro sistema angolare, per quello di montaggio a controparete SISTEMA DI MONTAGGIO ISO-TOP WINFRAMER offriamo anche elementi barra con spessori 30/50 mm, 50/60 mm, 30/80 mm e 50/110 mm e rispettiva lunghezza di 1.200 mm. Le barre possono essere adattate ai sistemi compositi termoisolanti per il montaggio in posizione parzialmente anteposta e agli angolari onde poter garantire la copertura di sporgenze di grandi dimensioni. In questo modo vi offriamo ancora più flessibilità per le vostre installazioni individuali.

ADESIVO SISTEMA ISO-TOP ADESIVO FLEX WF

ISO-TOP ADESIVO FLEX WF è un adesivo di alta qualità, neutro, monocomponente, ad elasticità permanente e a base di polimeri ibridi. È stato sviluppato specificatamente per l’incollaggio del SISTEMA DI MONTAGGIO ISO-TOP WINFRAMER „TYP 1“, permettendo quindi un incollaggio strutturale privo di tensioni dell’intelaiatura. Inoltre ISO-TOP ADESIVO FLEX WF serve anche per impermeabilizzare ed incollare i giunti ad angolo.

Ulteriori informazioni possono essere rilevate dalla scheda informativa del prodotto ISO-TOP ADESIVO FLEX WF.
